揖斐電電子(北京)有限公司廢液排放系統PLC應用
瀏覽：879 發布日期：2017-11-14 15:47:31
摘要：本系統采用日系三菱Q系列PLC控制，循環控制8臺水泵啟停以達到廢液罐正常排放廢液。該系統穩定可靠，廢液容量及時報警，及時排放，為企業安全生產提供有力的技術保障！電氣控制系統
本系統采用日系三菱Q系列PLC，穩定、可靠的處理液位報警和水泵啟?？刂啤?/span>

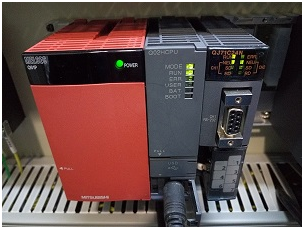

三菱Q系列PLC
系統原理介紹
本系統工分為3級廢液處理系統。1級向2級排液，2級向3級排液。3級處理系統負荷滿后，2級不可向其排液；2級處理系統負荷滿后，1級不可向其排液。
本系統共有8個廢液罐，每個罐有4個液位，分別為：HH、H、L、LL。正常情況下，廢液到達H液位后啟動排液泵，到達L液位后停止排液泵。
若系統發生故障，立即停止排液泵。本級發生故障，要向上級報告，上級不可向其排液。
圖片介紹
本系統工分為3級廢液處理系統。1級向2級排液，2級向3級排液。3級處理系統負荷滿后，2級不可向其排液；2級處理系統負荷滿后，1級不可向其排液。
本系統共有8個廢液罐，每個罐有4個液位，分別為：HH、H、L、LL。正常情況下，廢液到達H液位后啟動排液泵，到達L液位后停止排液泵。
若系統發生故障，立即停止排液泵。本級發生故障，要向上級報告，上級不可向其排液。
圖片介紹

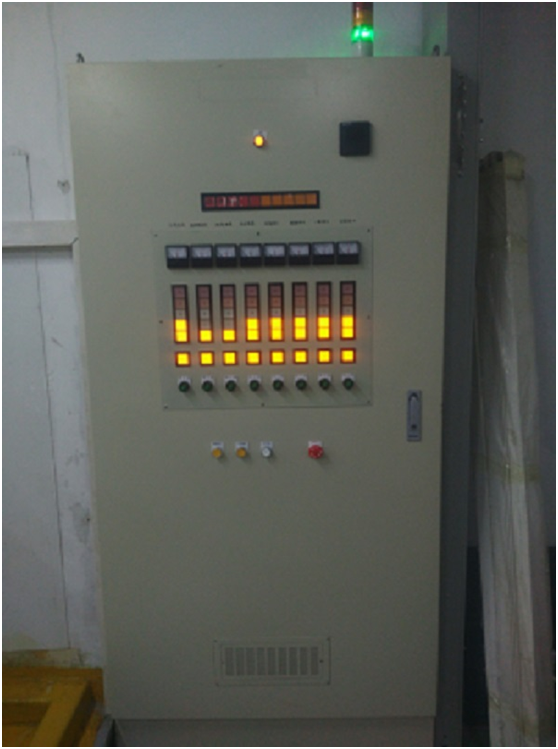

系統運行

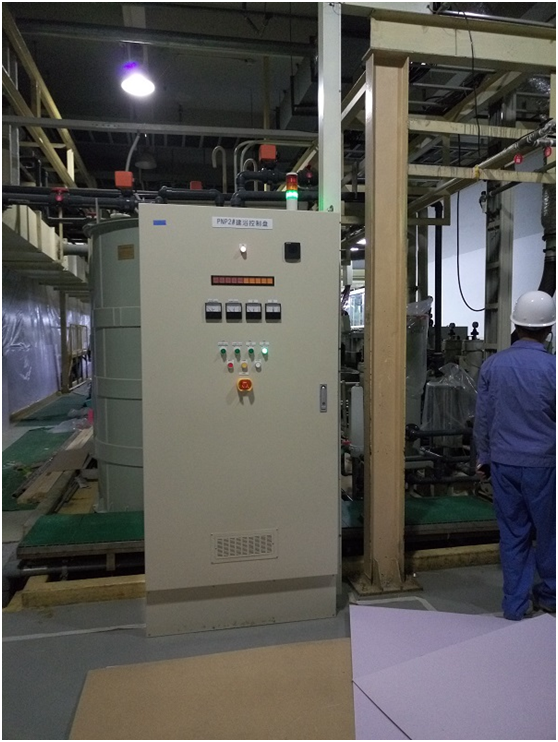

現場調試

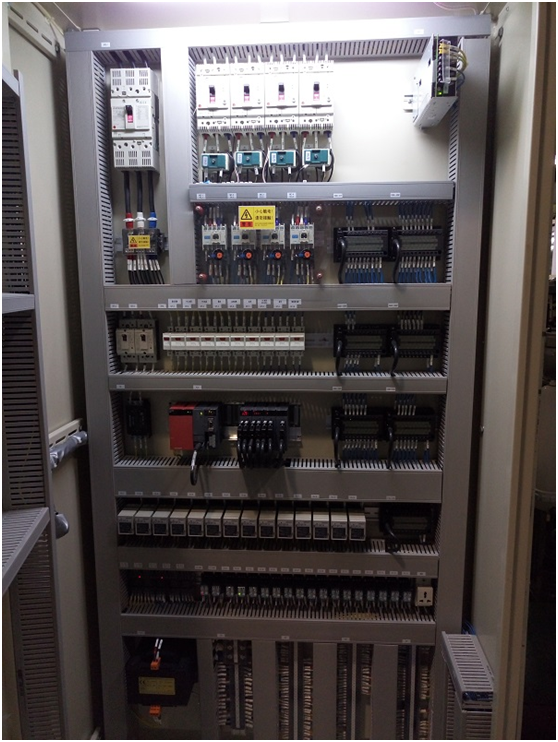

控制柜圖
本系統遵循：“本級發生故障，要向上級報告，且上級不可向其排液；下級負荷沒有滿，本級才可向其排液的原理”安全、穩定的為企業安全生產提供技術保障。不但提高了生產效率，同時降低了安全隱患。
